Analyse Technique Approfondie de l'Architecture, des Performances et des Implications Potentielles de la Transmission Automatique ZF 8HP pour l'Optimisation des Systèmes de Propulsion et la Réduction du TCO
09 May 2025
Résumé : Cet article propose une analyse technique détaillée de l'architecture et des principes de fonctionnement de la transmission automatique à huit rapports ZF 8HP, un système de transmission longitudinal largement adopté dans le secteur automobile et pertinent pour les véhicules utilitaires. En examinant sa conception mécanique innovante (trains épicycloïdaux, éléments de changement de vitesse), ses systèmes de contrôle mécatroniques avancés, ses stratégies de fonctionnement et ses caractéristiques de performance, cette étude dissèque les facteurs clés contribuant à son efficacité énergétique élevée, sa dynamique de changement de vitesse rapide et fluide, et sa capacité d'intégration modulaire, incluant les applications hybrides. Une comparaison est établie avec d'autres transmissions contemporaines et de générations antérieures sur la base de métriques quantifiables essentielles à l'évaluation de la performance des transmissions automatiques (plage de rapports, nombre d'éléments de friction, efficacité rapportée, vitesse de changement de rapport). Les implications de ces caractéristiques pour le développement de systèmes de propulsion robustes et performants, notamment dans le contexte des véhicules utilitaires où la durabilité, la fiabilité opérationnelle et la réduction du Coût Total de Possession (TCO) sont primordiales, sont discutées. Les défis potentiels de fiabilité et les considérations de maintenance sont également abordés dans une perspective d'ingénierie des transmissions automobiles industrielles. Cette analyse vise à fournir une compréhension rigoureuse des fondements techniques qui positionnent la série ZF 8HP comme une transmission automatique de référence.
1. Introduction
L'optimisation des systèmes de propulsion automobile et des véhicules utilitaires constitue un axe majeur de recherche et développement dans l'industrie, motivée par les impératifs d'efficacité énergétique, de réduction des émissions polluantes, d'amélioration des performances dynamiques, et de garantie de la fiabilité opérationnelle sur l'ensemble du cycle de vie. La transmission, en tant que composant fondamental pour coupler le moteur thermique ou électrique aux roues motrices, joue un rôle déterminant dans l'atteinte de ces objectifs ambitieux. Le développement de transmissions automatiques (AT) à rapports multiples a révolutionné le secteur, remplaçant progressivement les boîtes manuelles ou les AT à moins de rapports. L'augmentation du nombre de rapports permet de maintenir le moteur dans sa plage de régime optimale en termes d'efficacité énergétique ou de puissance sur une gamme plus étendue de vitesses du véhicule, améliorant ainsi le rendement global et les performances dynamiques.
Parmi les transmissions automatiques longitudinales de nouvelle génération, la série ZF 8HP, introduite en 2007 et produite en série à partir de 2009, s'est établie comme une transmission automatique de référence, largement adoptée par de nombreux constructeurs automobiles mondiaux pour des applications variées, des berlines de luxe aux véhicules utilitaires légers et moyens. Son succès repose sur une combinaison synergique d'innovations architecturales et de stratégies de contrôle avancées. Cet article propose une analyse technique approfondie de la conception de la transmission ZF 8HP, explorant les principes mécaniques et les stratégies de contrôle qui sous-tendent ses performances rapportées, son évolution à travers ses différentes générations (première génération, seconde génération, troisième génération, quatrième génération), sa position par rapport à d'autres solutions contemporaines (boîtes 8AT concurrentes, boîtes 6AT précédentes), et ses implications pour les applications exigeantes du secteur des véhicules utilitaires et du transport commercial, avec un focus sur la réduction du TCO (Coût Total de Possession) et l'amélioration de la fiabilité transmission. Cet examen vise à fournir une compréhension rigoureuse des fondements techniques qui font de la série ZF 8HP une solution de transmission d'avant-garde.

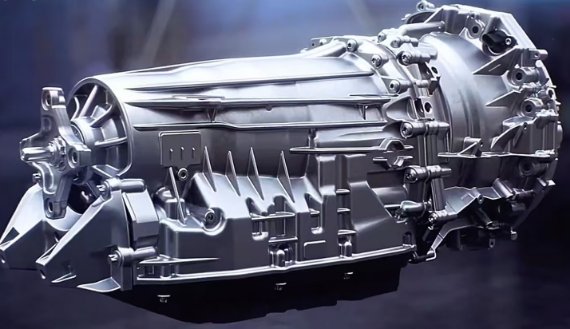

2. Architecture Mécanique et Cinématique des Rapports de la Transmission ZF 8HP

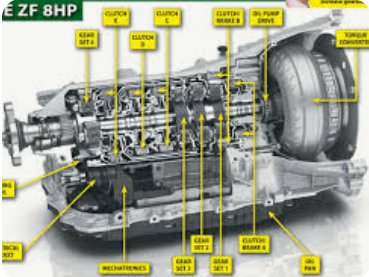

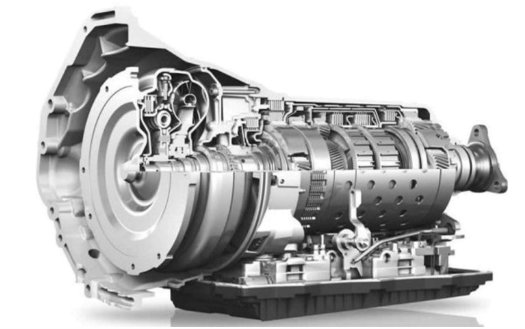

L'architecture fondamentale de la transmission automatique ZF 8HP repose sur une configuration ingénieuse de trains épicycloïdaux (trains planétaires) couplés à des éléments de changement de vitesse, principalement des embrayages multidisques et des freins multidisques. Un train épicycloïdal basique est composé de trois éléments coaxiaux : le planétaire (soleil), les satellites (engrenages planétaires sur un porte-satellites), et la couronne (anneau denté externe). En gérant l'état cinématique (fixation, entraînement) de deux de ces éléments, un troisième élément peut être entraîné, générant ainsi des rapports de transmission (réductions, multiplications, inversements du sens de rotation).
L'innovation clé de la série ZF 8HP réside dans son agencement optimisé permettant d'obtenir huit rapports avant distincts et une marche arrière avec un nombre remarquablement faible d'éléments d'actionnement, ce qui impacte directement l'efficacité transmission et la fiabilité transmission.

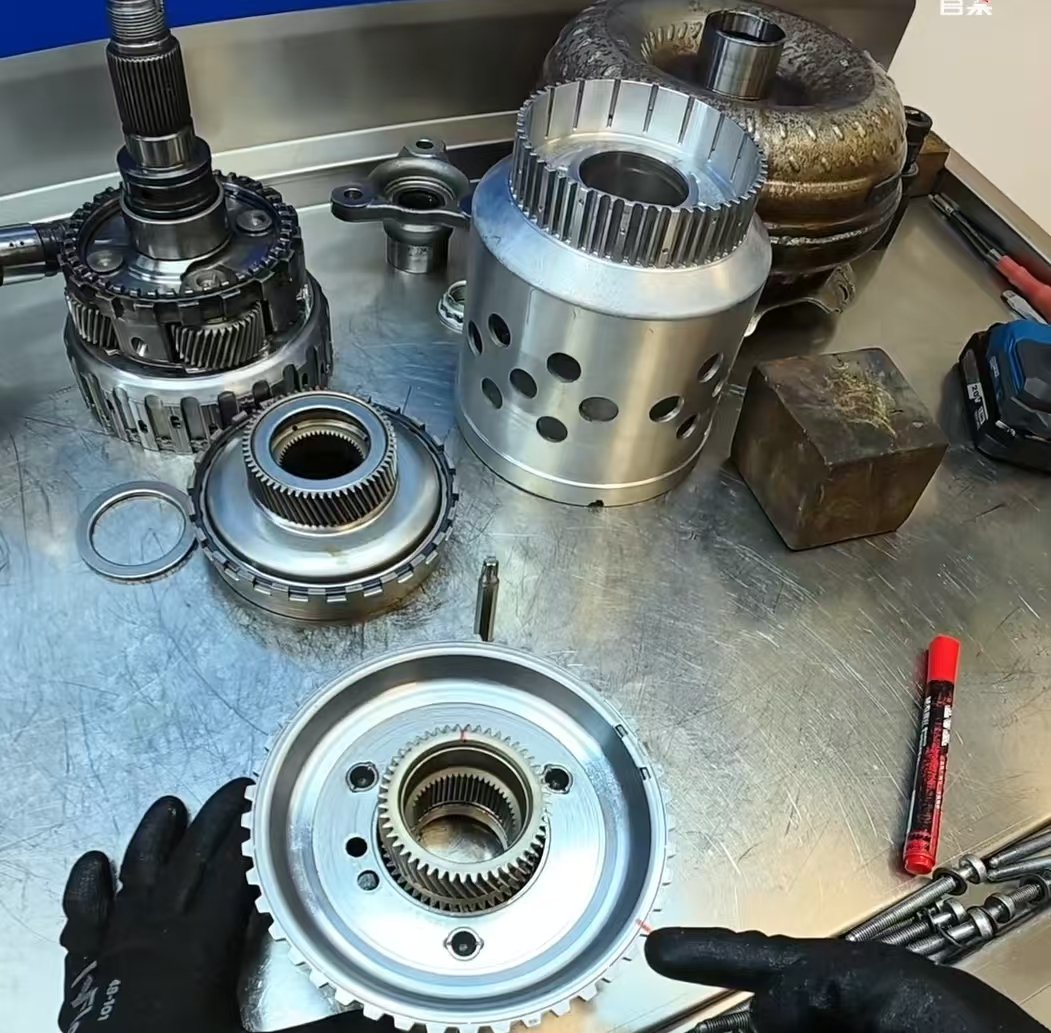

Configuration des Trains Épicycloïdaux : La transmission ZF 8HP utilise quatre trains épicycloïdaux interconnectés. Des analyses cinématiques structurelles (conformément à des études de cas en ingénierie des transmissions) révèlent que l'interconnexion spécifique de ces quatre trains permet de générer un nombre élevé de rapports avec un minimum d'éléments de contrôle. Bien que les schémas détaillés de chaque train (type, rapports internes) ne soient pas entièrement précisés dans la référence fournie, l'architecture globale est conçue pour optimiser la compacité et la cinématique des rapports.

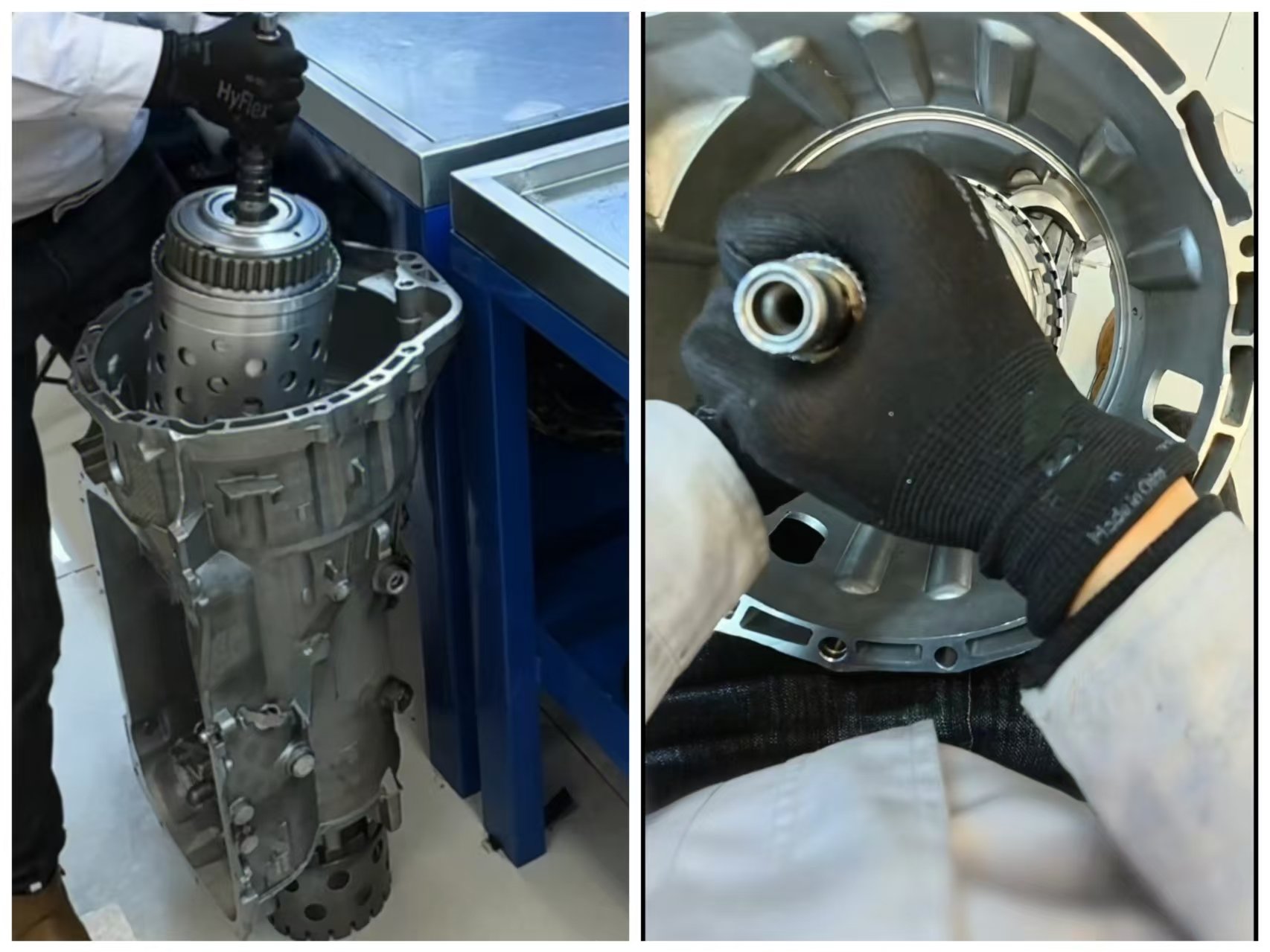

Éléments de Changement de Vitesse : Un aspect technique central qui distingue la ZF 8HP est l'utilisation de seulement cinq éléments de changement de vitesse (généralement trois embrayages et deux freins multidisques) pour réaliser les neuf rapports opérationnels (8F + 1R). Ces éléments, actionnés hydrauliquement, permettent de coupler (embrayages) des arbres rotatifs ou de bloquer (freins) des éléments par rapport au carter de la transmission. Des études comparatives (analysant les architectures d'autres boîtes automatiques 8 rapports) montrent que ce nombre est inférieur à celui de nombreuses conceptions concurrentes pour un nombre de rapports équivalent, ce qui constitue un avantage significatif pour l'efficacité transmission et la fiabilité transmission.
Engagement des Rapports : Chaque rapport de transmission spécifique (de la 1ère à la 8ème vitesse avant, et la marche arrière) est obtenu par l'actionnement d'une combinaison unique et prédéfinie de trois éléments de changement de vitesse parmi les cinq disponibles. Cette caractéristique, où seulement trois éléments sont activés simultanément pour chaque rapport, est fondamentale pour minimiser les pertes par frottement de glissement ("drag losses") dans les éléments désengagés. Des analyses de puissance (mesures sur bancs de transmission) quantifient la réduction de ces pertes par rapport à des architectures antérieures ou concurrentes utilisant un plus grand nombre d'éléments actifs ou désengagés en rotation.
Architecture à Quatre Degrés de Liberté : La référence mentionne l'utilisation d'une architecture à "quatre degrés de liberté". En ingénierie des transmissions, cela indique un agencement complexe et interconnecté des trains épicycloïdaux qui, lorsqu'il est contrôlé par les cinq éléments d'actionnement, offre la flexibilité cinématique nécessaire pour générer la séquence complète des huit rapports avant et de la marche arrière. Des analyses mathématiques et des simulations de flux de puissance confirment la capacité de cette architecture à réaliser les rapports souhaités avec une stratégie de contrôle optimisée.

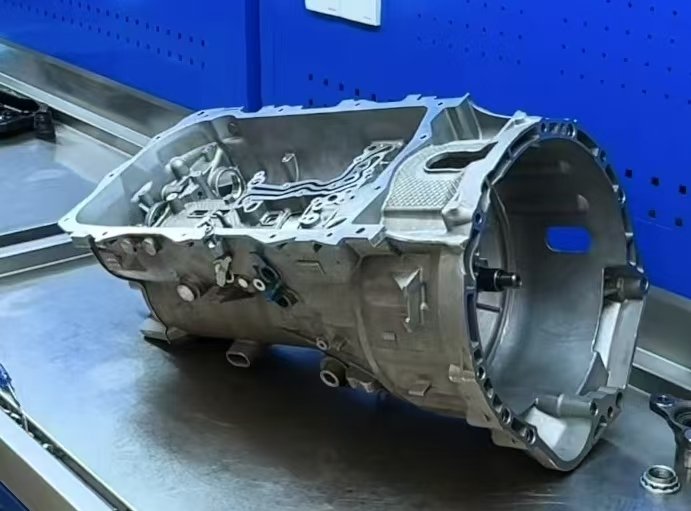

Compacité : Grâce à cette architecture mécanique efficiente, la transmission ZF 8HP présente une compacité remarquable malgré son nombre élevé de rapports. Des comparaisons volumétriques (publiées par ZF ou des organismes indépendants) démontrent que le volume et le poids de la série 8HP sont souvent comparables, voire inférieurs, à ceux de transmissions automatiques 6 rapports de capacité de couple similaire. Cette compacité est un atout pour l'intégration dans divers types de véhicules, y compris les véhicules utilitaires légers où l'espace sous le plancher peut être contraint.
3. Systèmes de Contrôle Mécatroniques et Stratégies Opérationnelles Avancées
La performance dynamique et l'efficacité énergétique de la transmission ZF 8HP dépendent de manière critique de la sophistication de son système mécatronique et des algorithmes de contrôle embarqués.

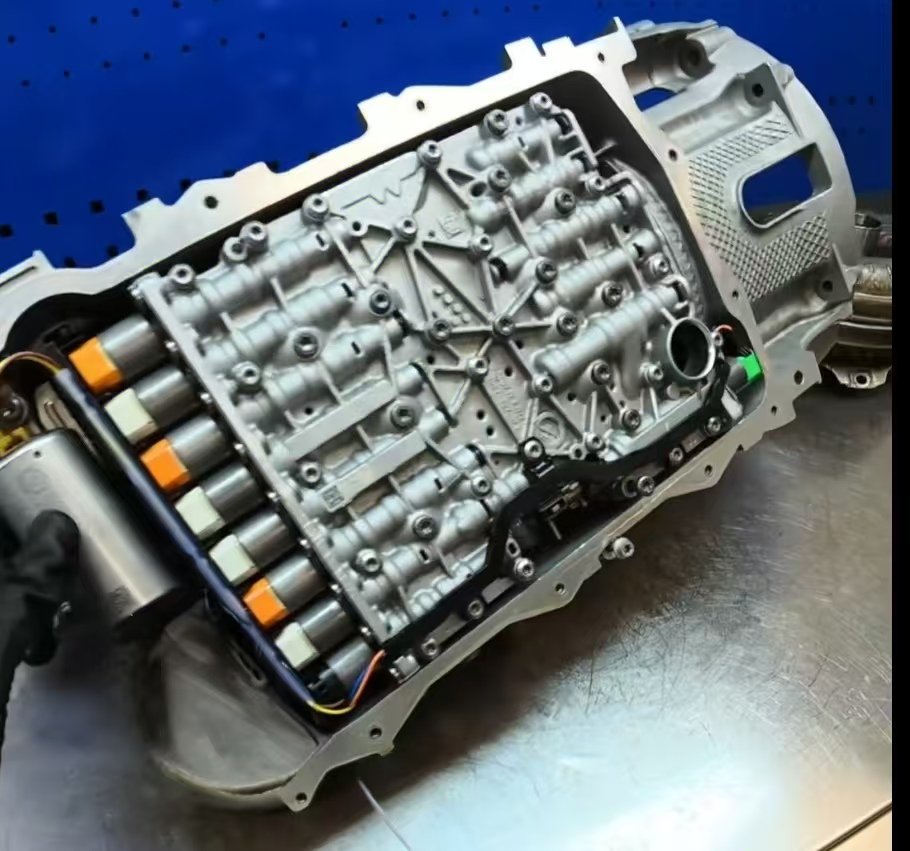

Unité Mécatronique Intégrée : Le module mécatronique combine le calculateur de transmission (TCU), les capteurs et les actionneurs hydrauliques (électrovannes proportionnelles et tout-ou-rien) dans une seule unité compacte. Cette intégration minimise les longueurs de câblage et de conduites hydrauliques, réduisant les temps de réponse et améliorant la fiabilité.
Contrôle Hydraulique de Précision : Le passage d'un rapport à l'autre nécessite un désengagement et un engagement simultanés d'éléments de friction avec une précision sub-millimétrique et une gestion fine des pressions hydrauliques appliquées. L'utilisation d'électrovannes de haute précision (améliorées dans les générations ultérieures, selon la référence) permet de moduler finement les pressions et débits d'huile, assurant des changements de vitesse rapides, doux et confortables, tout en minimisant l'usure des disques de friction. Des mesures objectives de la qualité des passages de vitesse (par exemple, évaluation des à-coups longitudinaux [m/s²] et des variations de régime moteur [rpm] lors des changements) quantifient la performance du système de contrôle hydraulique.
Stratégies de Changement de Vitesse Adaptatives : Le logiciel du TCU implémente des algorithmes sophistiqués qui adaptent les points de passage de vitesse en fonction de multiples paramètres véhicule et environnementaux :
Style de conduite : Détection et adaptation à un style de conduite économique, normal ou sportif.
Topographie : Maintien du rapport engagé en côte ou rétrogradation optimisée en descente.
Charge du véhicule : Adaptation des points de passage pour maintenir la performance et l'efficacité avec des charges variables.
Sauts de rapports (Skip Shifting) : La capacité de la ZF 8HP à passer directement de rapports élevés à des rapports bas (par exemple, de la 8ème à la 2ème vitesse) lors d'une demande soudaine d'accélération ou d'un fort freinage est une caractéristique clé qui améliore la réactivité et la dynamique du véhicule. L'architecture cinématique et la gestion des éléments de friction rendent ces transitions directes possibles.
Gestion du Convertisseur de Couple et Système HIS : Le convertisseur de couple (Torque Converter - TC) assure la connexion fluidique entre le moteur et la transmission à bas régime et au démarrage, multipliant le couple. L'embrayage de verrouillage (Lock-up Clutch) permet d'établir une connexion mécanique directe pour éliminer les pertes par glissement dans l'huile du TC en vitesse de croisière. L'efficacité de la ZF 8HP bénéficie d'un verrouillage précoce et sur une large plage de régimes du lock-up clutch. Le système HIS (Hydraulic Impulse Storage), mentionné comme une innovation, est un accumulateur hydraulique qui stocke de l'huile sous pression. Il permet un réengagement quasi instantané du rapport (en ~350 ms) après un arrêt moteur commandé par un système Start/Stop, sans attendre le rétablissement complet de la pression par la pompe principale. Des mesures comparatives (temps de redémarrage et d'engagement par rapport à des systèmes sans HIS) démontrent son efficacité. Ce système contribue à l'efficacité énergétique en cycle urbain en permettant des arrêts moteurs plus fréquents et prolongés, réduisant ainsi la consommation de carburant et les émissions de CO2 en conditions de circulation dense.
4. Conception pour l'Efficacité Énergétique, les Performances Dynamiques et la Réduction du TCO
L'un des objectifs primordiaux dans le développement de la transmission automatique ZF 8HP était d'atteindre des niveaux élevés d'efficacité énergétique et d'améliorer les performances dynamiques par rapport aux transmissions automatiques précédentes. Ces facteurs sont directement corrélés à la réduction du TCO pour les opérateurs de flotte, en particulier dans le secteur des véhicules utilitaires.
Contribution à l'Efficacité Énergétique : Plusieurs caractéristiques de conception de la ZF 8HP contribuent significativement à son rendement transmission élevé et à l'économie de carburant associée :
Minimisation des pertes par frottement interne : L'architecture avec seulement cinq éléments de changement de vitesse et l'engagement de seulement trois éléments par rapport minimisent les pertes par barbotage dans les éléments de friction ouverts. Des données de tests sur bancs d'essai (mesurant le rendement mécanique de la transmission en fonction du couple d'entrée et du régime de rotation) quantifient ces pertes.
Plage de rapports étendue (Ratio Spread) : Une large plage de rapports (allant de 7.07:1 sur la première génération à 8.6:1 sur les générations ultérieures) permet d'utiliser des rapports finaux très longs (overdrive) en vitesse de croisière. Cela maintient le moteur à des régimes inférieurs, où sa consommation spécifique de carburant est généralement plus basse (points de fonctionnement plus efficaces sur la cartographie moteur), réduisant ainsi la consommation de carburant en conduite sur autoroute ou à vitesse stabilisée. Des études de simulation de véhicules complets sur des cycles de conduite normalisés (par exemple, NEDC, WLTP, ou cycles spécifiques aux véhicules utilitaires) démontrent le bénéfice de l'extension de la plage de rapports sur l'économie de carburant et la réduction des émissions de CO2.
Efficacité du convertisseur de couple et stratégie de verrouillage : Le verrouillage précoce et sur une large plage de fonctionnement de l'embrayage de verrouillage du convertisseur de couple établit une liaison mécanique directe entre le moteur et la transmission, éliminant les pertes par glissement hydrodynamique et améliorant l'efficacité transmission, particulièrement pertinente pour la réduction de la consommation de carburant en vitesse de croisière.
Optimisation des systèmes auxiliaires : La conception de systèmes tels que la pompe à huile (par exemple, l'utilisation de pompes axiales plus efficaces que les pompes radiales traditionnelles) et les circuits de lubrification contribue à réduire les pertes par frottement et par barbotage.
Contribution à la réduction du TCO : L'amélioration de l'efficacité énergétique se traduit directement par une diminution significative des coûts de carburant, un poste de dépense majeur pour les opérateurs de véhicules utilitaires. Des analyses de TCO (Coût Total de Possession) intégrant le coût d'acquisition, le coût du carburant, les coûts de maintenance et la valeur résiduelle démontrent l'impact économique des transmissions efficientes sur la rentabilité d'une flotte de camions ou de véhicules utilitaires.
Performances Dynamiques : L'architecture à huit rapports avec des sauts faibles et la capacité de contrôle rapide confèrent à la ZF 8HP d'excellentes performances dynamiques :
Accélération et Réactivité : Le grand nombre de rapports permet de maintenir le moteur dans sa plage de puissance maximale lors des phases d'accélération. La rapidité des changements de vitesse (rapportée à 0.2 seconde sur certaines versions) et la capacité de saut de rapports permettent une réponse rapide et précise aux sollicitations du conducteur (par exemple, un rétrogradage quasi instantané pour un dépassement ou une reprise en charge), améliorant la sécurité et la productivité.
Confort (NVH) : Des sauts de rapports faibles (maintenus entre 1.2 et 1.5 sur la première génération, selon la référence) et un contrôle précis des éléments de friction assurent des passages de vitesse très doux, minimisant les à-coups longitudinaux et les variations de régime moteur, contribuant ainsi à un meilleur confort acoustique et vibratoire pour l'opérateur. Des mesures vibratoires et acoustiques en cabine lors des changements de vitesse confirment cet avantage.
5. Durabilité, Fiabilité et Intégration dans les Applications de Véhicules Utilitaires
Bien que la série ZF 8HP soit largement déployée dans le secteur des véhicules de tourisme et des SUV, les principes d'ingénierie et l'expertise de ZF en matière de transmissions industrielles sont hautement pertinents pour les applications exigeantes des véhicules utilitaires et poids lourds. La durabilité et la fiabilité transmission sont des critères de performance critiques dans ce secteur, impactant directement le TCO via les coûts de maintenance et les temps d'immobilisation non planifiés.
Conception pour la Robustesse : Les transmissions pour véhicules utilitaires sont soumises à des contraintes de couple, thermiques et dynamiques bien supérieures à celles des véhicules légers. La fiabilité est primordiale. La conception des transmissions ZF dédiées aux poids lourds (comme les séries TraXon, Ecosplit, etc.) intègre des dimensionnements spécifiques, des matériaux renforcés, des systèmes de refroidissement d'huile haute performance et des protocoles de tests de validation extrêmement rigoureux (tests sur banc simulant des cycles de charge sévères, essais sur le terrain en conditions réelles d'exploitation). Les principes de conception de la 8HP, tels que la minimisation des pertes par frottement (réduisant la chaleur générée) et l'optimisation des systèmes de lubrification, contribuent intrinsèquement à la durabilité. Des analyses de durée de vie par fatigue et des tests d'endurance sont essentiels pour valider la robustesse des composants (engrenages, arbres, embrayages, roulements).
Capacité de Couple : La série ZF 8HP est disponible en plusieurs versions adaptées à différentes capacités de couple moteur (la référence mentionne des versions gérant jusqu'à 1000 Nm dans la première génération, et jusqu'à 800 Nm pour les versions non-hybrides de la Gen 4, avec des versions hybrides capables de gérer des couples combinés plus élevés). Pour les applications de véhicules utilitaires légers et moyens ou certains véhicules spécialisés, des versions renforcées de l'architecture 8HP peuvent être adaptées. Les transmissions ZF dédiées aux poids lourds sont spécifiquement conçues pour gérer des couples moteur bien supérieurs (plusieurs milliers de Nm), utilisant souvent des architectures et des composants dimensionnés en conséquence.
Gestion Thermique Avancée : Les cycles de travail des véhicules utilitaires (conduite à basse vitesse sous forte charge, longs trajets en pente, usage intensif du convertisseur de couple) génèrent d'importantes charges thermiques dans la transmission. Des systèmes de refroidissement d'huile performants (échangeurs de chaleur air-huile ou eau-huile, circuits d'huile optimisés) sont critiques pour maintenir la température de l'huile de transmission dans les limites de fonctionnement optimales et préserver la durée de vie des composants (disques de friction, joints, huile elle-même). Des simulations thermiques (FEA, CFD) et des mesures de température en conditions d'essai sévères sont employées pour concevoir et valider ces systèmes.
Intégration Modulaire et Hybridation : La conception modulaire de la ZF 8HP et le développement de versions optimisées pour l'intégration de systèmes hybrides (micro-hybrides, hybrides légers MHEV 48V, hybrides rechargeables PHEV) démontrent la flexibilité de la plateforme. Cette capacité est de plus en plus pertinente pour les véhicules utilitaires et les flottes commerciales, où l'électrification partielle ou totale est une voie explorée pour réduire les émissions, améliorer l'efficacité énergétique en cycle urbain et potentiellement réduire les coûts opérationnels. La Gen 4 ZF 8HP supporte diverses configurations d'électrification (P0+P2, par exemple), offrant une plateforme polyvalente pour les futurs systèmes de propulsion hybrides destinés potentiellement aussi à des applications utilitaires légères.
Fiabilité Rapportée et Considérations de Maintenance : La référence mentionne des points soulevés par des utilisateurs concernant des "sauts de rapports" non commandés et des "fuites d'huile", notamment au niveau de joints d'étanchéité. D'un point de vue d'ingénierie de la fiabilité, les sauts de rapports inattendus peuvent être investigués à travers des analyses des logs de défauts du TCU, des diagnostics du système hydraulique (pressions, états des électrovannes) et des tests de répétabilité des passages de vitesse. Les fuites d'huile nécessitent une analyse des défaillances des joints (type de défaillance, cause probable comme contraintes thermiques, usure, défaut matériel, conditions de montage). Les fabricants émettent généralement des bulletins de service technique et des mises à jour logicielles pour corriger les problèmes identifiés en service. Un programme de maintenance préventive rigoureux, basé sur l'utilisation des fluides de transmission spécifiés par ZF et le respect des intervalles de maintenance recommandés, est essentiel pour maximiser la durabilité et la fiabilité de la transmission et minimiser les coûts de maintenance inattendus. Des analyses statistiques des taux de défaillance en fonction du kilométrage ou des heures de fonctionnement dans des flottes de véhicules utilitaires équipés de transmissions ZF fournissent des données précieuses pour la maintenance prédictive et l'optimisation du TCO.
6. Analyse Comparative et Positionnement Technologique de la ZF 8HP
La série ZF 8HP a joué un rôle pivot dans l'évolution des transmissions automatiques 8 rapports. Une comparaison avec d'autres transmissions contemporaines et précédentes sur la base de métriques techniques clés permet de positionner sa contribution.
Comparaison avec ZF 6AT : La référence souligne des améliorations significatives de la plage de rapports (passant de ~6.04:1 à 7.07:1 et au-delà) et une densification des rapports (sauts réduits, par exemple, 1-2 saut de 1.78 à 1.5), résultant en une meilleure efficacité énergétique et une qualité de passage de vitesse supérieure. Le maintien d'une compacité similaire et l'augmentation de l'efficacité (jusqu'à 11% de gain rapporté) sont des avancées notables.
Comparaison avec d'Autres Transmissions 8AT : La référence fournit une comparaison des plages de rapports entre la ZF 8HP (7.07:1), l'Aisin 8AT (6.71:1), la GM 8AT (7.7:1) et la Hyundai 8AT (7.01:1). La ZF 8HP présente une plage compétitive, mais son avantage distinctif réside dans la combinaison de cette plage avec un nombre réduit d'éléments d'actionnement (5 vs potentiellement 6 ou plus chez les concurrents) et des sauts de rapports faibles. Cette combinaison est techniquement avantageuse pour l'efficacité interne et la douceur des passages. Des comparaisons plus fines devraient inclure l'analyse des rendements transmission spécifiques de chaque modèle sur différentes cartographies de couple/régime, les stratégies de contrôle et l'intégration avec les moteurs.
Positionnement sur le Marché : La ZF 8HP s'est imposée comme une transmission automatique de référence sur le marché des véhicules longitudinaux, reconnue pour son équilibre entre efficacité énergétique, performances dynamiques, confort de conduite et modularité. Son adoption généralisée par de nombreux constructeurs de véhicules de tourisme et son application potentielle ou l'adaptation de ses principes pour les véhicules utilitaires démontrent sa pertinence technologique et son succès commercial, contribuant à la réduction du TCO pour les utilisateurs finaux.
7. Conclusion
La série de transmissions automatiques ZF 8HP constitue une avancée technique majeure dans la conception des transmissions automatiques modernes. Son architecture mécanique innovante, caractérisée par l'utilisation efficace de trains épicycloïdaux et un nombre minimal d'éléments de changement de vitesse, combinée à des systèmes de contrôle mécatroniques de haute précision, a permis d'atteindre des niveaux élevés d'efficacité énergétique, une excellente dynamique de changement de vitesse et une modularité significative, notamment pour l'intégration des systèmes hybrides. L'évolution continue du produit démontre un engagement envers l'amélioration des performances transmission et la réduction des pertes internes.
Les principes d'ingénierie et les avantages intrinsèques de la conception de la ZF 8HP (efficacité, robustesse, contrôle précis, modularité) sont directement pertinents et applicables aux exigences sévères du secteur des véhicules utilitaires et poids lourds. L'expertise de ZF dans le développement de transmissions industrielles robustes et performantes pour ce secteur, en capitalisant sur des technologies similaires, est bien établie. L'intégration de transmissions automatiques avancées, qu'il s'agisse de conceptions spécifiques pour poids lourds (comme les séries TraXon) ou d'adaptations de plateformes existantes, est cruciale pour répondre aux impératifs croissants d'efficacité opérationnelle, de durabilité et de conformité aux normes d'émission dans le transport commercial.
L'analyse technique de la ZF 8HP souligne l'importance de la synergie entre l'architecture mécanique optimisée, la sophistication des systèmes de contrôle et l'intégration de fonctionnalités avancées (comme l'hybridation et les systèmes Start/Stop) pour optimiser les performances globales du groupe motopropulseur et, par conséquent, réduire le Coût Total de Possession (TCO) pour les opérateurs de flottes de véhicules utilitaires. Les données de performance rapportées et les analyses comparatives confirment la contribution de ces avancées à l'amélioration des performances transmission. Une compréhension approfondie de ces technologies est essentielle pour les ingénieurs, les gestionnaires de flotte et les décideurs dans l'évaluation et la sélection des solutions de transmission les plus efficaces et les plus fiables pour les défis du transport moderne. Cette analyse contribue à éclairer les choix technologiques en matière de transmission automobile et transmission industrielle.
