Le système de suspension automobile, ce n'est pas juste un tas de pièces sous la voiture. C'est l'ensemble crucial de dispositifs qui lient le châssis (ou la carrosserie) aux essieux ou aux roues. Son rôle va bien au-delà du simple soutien : il est le transmetteur de toutes les forces et moments entre la route et le véhicule. Plus important encore, il est votre bouclier contre les imperfections de la route, absorbant les chocs et atténuant les vibrations pour garantir une conduite fluide et confortable.

Mais la suspension, c'est aussi le nerf de la guerre pour le comportement routier. C'est elle qui supporte la carrosserie et module les sensations de conduite. Sa conception, apparemment simple, intègre une multitude de forces. Ses attributs techniques sont directement responsables de la stabilité, du confort et de la sécurité de la voiture. C'est, sans aucun doute, l'un des composants les plus déterminants des véhicules modernes.

Comment relier un châssis qui semble flotter dans l'air à des roues fermement ancrées au sol ? C'est précisément la fonction du système de suspension. En plus de supporter le poids du véhicule, il a la lourde responsabilité de réduire les vibrations pendant la conduite et de garantir les performances de tenue de route.

Les Deux Grandes Familles : Indépendante ou Non-Indépendante ?

Historiquement et techniquement, les systèmes de suspension se divisent en deux grandes catégories : la suspension non-indépendante et la suspension indépendante.

• Suspension Non-Indépendante : Imaginez les roues d'un essieu reliées par une barre rigide (un essieu plein). C'est le principe. Quand une roue rencontre une bosse et monte, l'autre roue est directement affectée, provoquant des vibrations ou une inclinaison de toute la carrosserie.

• Avantages : Structure simple, coût de fabrication faible, haute résistance (robustesse), entretien facile, peu de variation des angles de roue avant (géométrie) en ligne droite.

• Inconvénients : Confort et tenue de route nettement moins bons.

• Utilisation : De moins en moins présente sur les voitures modernes, on la retrouve encore sur les camions et les grands autocars où la robustesse et la charge utile sont prioritaires.

• Suspension Indépendante : Ici, chaque roue est montée séparément, généralement avec son propre ressort hélicoïdal, connectée individuellement au châssis. Lorsqu'une roue monte ou descend sur une imperfection, l'autre roue n'est pas directement perturbée. Les roues peuvent bouger indépendamment l'une de l'autre.

• Avantages : Masse non suspendue plus faible (réduisant les chocs transmis à la carrosserie), meilleure adhérence de chaque roue au sol (les roues suivent mieux le profil de la route), permet l'utilisation de ressorts plus souples pour améliorer le confort de roulement, peut permettre d'abaisser la position du moteur et donc le centre de gravité du véhicule (améliorant la stabilité), réduit l'inclinaison et les vibrations de la carrosserie car les mouvements des roues gauche et droite sont découplés.

• Inconvénients : Structure plus complexe (plus de pièces), coût plus élevé, entretien potentiellement moins simple.

En raison de l'exigence croissante des automobilistes en matière de confort et de stabilité de conduite, la suspension non-indépendante est progressivement abandonnée au profit des systèmes indépendants sur la majorité des véhicules légers modernes.

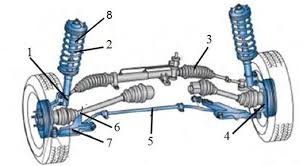

Les Piliers de la Suspension : Composants Clés et Leurs Rôles

Comment cette liaison complexe entre roue et carrosserie absorbe-t-elle les chocs et maintient-elle la performance ? Grâce à l'interaction de plusieurs composants essentiels :

• Le Ressort : Le Tampon Énergétique

• Fonction : C'est le premier élément à réagir aux irrégularités de la route. Il se déforme (se comprime ou se détend) pour absorber l'énergie des chocs.

• Types Courants : Le plus répandu est le ressort hélicoïdal (en spirale). On trouve aussi les lames de ressort (souvent sur essieux arrière de véhicules utilitaires ou anciens camions) et les barres de torsion (une barre qui se tord sous la contrainte).

• L'Amortisseur : Le Dissipateur d'Énergie

• Fonction : Son rôle est crucial : il amortit la vibration générée par le ressort et dissipe l'énergie absorbée. Sans amortisseur, la carrosserie continuerait de rebondir longtemps après un choc.

• Mécanisme : Il fonctionne grâce au mouvement d'un piston à l'intérieur d'un tube rempli de liquide (huile) ou de gaz. Le passage du fluide à travers de petits orifices génère une résistance qui freine le mouvement du piston, transformant l'énergie cinétique de la vibration en chaleur.

• Types : Principalement hydrauliques (à huile). Les amortisseurs à gaz (contenant aussi de l'huile, mais pressurisée au gaz pour éviter la cavitation) sont généralement plus chers. Certains amortisseurs haut de gamme combinent huile et gaz dans une conception plus sophistiquée.

• La Barre Antiroulis (ou Barre Stabilisatrice) : Contrer l'Inclinaison

• Fonction : Cette barre, souvent en forme de "U" ou "M" plat, relie les suspensions gauche et droite d'un même essieu. Elle résiste à la torsion lorsque les roues gauche et droite se déplacent différemment (comme en virage ou sur une bosse affectant un seul côté). Cette résistance crée un moment qui s'oppose à l'inclinaison (le roulis) de la carrosserie.

• Autres Noms : Barre de torsion, barre antiroulis torsion, barre d'équilibre, barre d'équilibre de torsion, barre de stabilisation.

• Les Bras de Suspension (ou Biellettes, Liens) : La Liaison Essentielle

• Fonction : Ce sont les éléments rigides qui connectent la roue (ou le porte-moyeu) au châssis ou à un sous-châssis. Ils guident le mouvement de la roue.

• Structure : Leur forme varie considérablement selon le type de suspension, allant de simples barres cylindriques à des structures plus complexes faites de tôles embouties ou de pièces forgées/moulées (souvent en forme de A ou de L, d'où les noms comme "bras en A" ou "triangle").

Ces éléments travaillent en harmonie pour soutenir le poids du véhicule, absorber les chocs et maîtriser les mouvements de la carrosserie et des roues, garantissant à la fois le confort et le contrôle.

Plongée dans les Types de Suspensions Indépendantes : La Diversité Technique

Si la suspension indépendante est la norme sur les voitures modernes, elle se décline en de nombreuses architectures, chacune avec ses spécificités techniques et ses avantages/inconvénients.

Suspension Non-Indépendante (Rappel)

Comme mentionné, ici les roues d'un essieu sont liées rigidement. L'ensemble essieu-roues est suspendu au châssis par des éléments élastiques (souvent des lames de ressorts ou des ressorts hélicoïdaux).

• Caractéristiques : Simplicité, robustesse, faible coût. Les mouvements d'une roue affectent directement l'autre.

• Inconvénients Majeurs : Confort et tenue de route limités par l'interdépendance des roues.

• Utilisation : Principalement sur essieux arrière de véhicules utilitaires et poids lourds.

Suspension Indépendante (Focus sur les Types)

Chaque roue est suspendue individuellement. La diversité des structures vise à optimiser la trajectoire de la roue et la variation des angles (carrossage, pincement) lors des mouvements de suspension pour différents compromis entre confort, tenue de route et coût.

1. Suspension à Bras Transversaux (Wishbone) : Dans ce type, le mouvement principal de la roue se fait dans un plan transversal à la voiture (gauche-droite). Elle se subdivise en :

• Réputation : Largement considérée comme offrant la meilleure tenue de route et la meilleure maniabilité. C'est l'architecture de choix pour la majorité des voitures de sport, de performance et les monoplaces de Formule 1.

• Structure : Sa structure triangulaire (les bras forment deux triangles avec le châssis et le porte-moyeu) la rend extrêmement robuste face aux forces transversales et longitudinales.

• Avantages Spécifiques : Contrôle excellent du roulis en virage. Capacité à encaisser les chocs importants, utile pour les SUV en tout-terrain. Contrôle précis des angles de roue (carrossage, pincement, chasse, inclinaison du pivot) qui sont réglables. Les larges possibilités de réglage (liberté de conception) permettent aux ingénieurs de minimiser la variation de ces angles lors des mouvements de suspension, garantissant une tenue de route exceptionnelle et une stabilité à haute vitesse.

• Variantes Simplifiées (Souvent Appelées aussi Double Bras Transversaux) : Il existe des variantes où les bras n'ont pas tous la forme de A plein. Souvent, le bras supérieur reste en A pour dégager de l'espace pour l'amortisseur, tandis que le bras inférieur peut être en L ou composé de plusieurs biellettes. Bien que structurellement similaires et partageant beaucoup d'avantages, ces versions sont considérées comme plus simples que la double triangulation "pure" (double A-arm plein) et leurs performances se situent entre une suspension McPherson et une vraie double triangulation en termes de contrôle de la géométrie. Elles conservent une bonne rigidité latérale et utilisent généralement des bras de longueurs inégales. Certaines nécessitent des biellettes supplémentaires pour le guidage longitudinal. On trouve cette structure simplifiée sur l'essieu avant de SUV tout-terrain réputés pour leur robustesse (exemples donnés : Jeep Grand Cherokee, Toyota Prado, Volkswagen Touareg à l'avant, souvent associés à un essieu rigide à l'arrière).

• Inconvénients : Structure plus complexe, encombrement important (demande de la place), coût de fabrication élevé, maintenance plus complexe que des suspensions plus simples comme la McPherson. La mise au point des angles de réglage nécessite une expertise technique poussée du fabricant. Moins adaptée à l'essieu avant des petites voitures à cause de son encombrement.

• Avantages : Structure simple, centre de roulis élevé (bonne résistance au roulis).

• Inconvénients : Variation importante de la largeur de voie (distance entre les roues) lors des mouvements de suspension, usure accrue des pneus. En virage rapide, l'inclinaison de la carrosserie entraîne un changement d'angle de la roue (carrossage positif important) réduisant son adhérence latérale, pouvant provoquer un dérapage (甩尾).

• Utilisation : Principalement sur essieux arrière. Moins utilisée aujourd'hui en raison de ses inconvénients à haute vitesse. Il existe des variantes à bras égaux ou inégaux. Le type à bras égaux maintient l'angle de chasse constant, mais la variation de voie reste importante. Le type à bras inégaux permet, en optimisant les longueurs, de limiter la variation de voie et des angles de roue à des niveaux acceptables pour une bonne stabilité.

• Suspension à Bras Transversal Unique (Single Wishbone) : Un seul bras relie la roue au châssis.

• Suspension à Double Bras Transversaux (Double Wishbone) : C'est l'une des configurations les plus performantes. Deux bras (un supérieur, un inférieur) relient le porte-moyeu au châssis. Ces bras sont souvent en forme de A (d'où le nom de double A-arm).

2. Suspension Multibras (Multi-link) : C'est une évolution, utilisant plusieurs biellettes (généralement de 3 à 5) pour connecter la roue au châssis.

• Principe : Les biellettes sont agencées pour permettre à la roue de bouger selon une trajectoire complexe qui optimise la variation des angles (carrossage, pincement) lors des mouvements de suspension. Elle peut être vue comme un compromis entre les suspensions à bras transversaux et longitudinaux.

• Avantages : Très bon contrôle des variations de voie et de pincement lors des mouvements de roue (crucial pour la stabilité). Excellente stabilité directionnelle, la voiture suit précisément les intentions du conducteur, même en virage ou au freinage. Permet d'optimiser finement le comportement de la suspension pour différents usages.

• Inconvénients : Structure complexe, nombre élevé de pièces, coût plus élevé. (Le texte mentionne "axial swing phenomenon at high speed" - "phénomène de balancement axial à haute vitesse" comme un inconvénient, ce qui est moins clair sans plus de contexte technique précis dans le texte fourni).

3. Suspension à Bras Tirés (Trailing Arm) : Le mouvement principal de la roue se fait dans un plan longitudinal à la voiture (avant-arrière).

• À Bras Tiré Unique (Single Trailing Arm) : Un seul bras relie l'essieu au châssis et pivote autour d'un axe transversal. Lorsque la roue monte/descend, l'angle de chasse (caster) varie beaucoup.

• À Double Bras Tirés (Double Trailing Arm) : Deux bras parallèles relient l'essieu au châssis. Ils forment un parallélogramme, ce qui maintient l'angle de chasse constant lors des mouvements de suspension.

• Types :

• Utilisation : La version à bras unique n'est pas utilisée sur les roues directrices à cause de la variation de chasse. La version à double bras tirés est plus souvent utilisée sur les roues directrices (avant). (Le texte fourni ne précise pas l'utilisation la plus courante de chaque type, mais indique que la version double est plus adaptée aux roues directrices en raison de la constance de l'angle de chasse).

4. Suspension à Pivot Glissant (Strut Type / 烛式) : La roue glisse verticalement le long d'un axe (le pivot) fixé rigidement au châssis. Le ressort et l'amortisseur sont montés autour de ce pivot.

• Avantages : Lorsque la suspension bouge, les angles de roue (carrossage, chasse, inclinaison du pivot) ne changent pas (ils sont fixés par le pivot). La variation de voie et d'empattement est minime. Très bon pour la stabilité directionnelle.

• Inconvénients Majeurs : Les forces latérales (en virage ou sur route déversée) sont entièrement supportées par le pivot et sa douille. Cela crée une friction importante et une usure rapide entre le pivot et son guide.

• Utilisation : Peu utilisée aujourd'hui en raison de son inconvénient majeur lié aux forces latérales et à l'usure.

5. Suspension MacPherson : C'est une architecture très courante et une évolution de la suspension à pivot glissant, combinant des éléments de suspension à bras et à pivot. Le pivot n'est pas rigide mais peut pivoter. Un seul bras (généralement un triangle inférieur) relie le porte-moyeu au châssis. Le ressort et l'amortisseur sont combinés en une seule unité télescopique (le "combiné ressort-amortisseur" ou jambe de force) qui fait également office de pivot supérieur.

• Comparée à la double triangulation : Structure plus simple, moins encombrante (pas de bras supérieur), angles de roue varient peu lors des mouvements de suspension (bonne tenue de route). Facilite l'intégration du moteur et de la direction.

• Comparée à la suspension à pivot glissant : La jambe de force (pivot) supporte aussi les forces latérales, mais sa conception permet de mieux gérer ces contraintes que le simple pivot glissant pur, réduisant ainsi l'usure du pivot.

• Avantages (Comparaison) :

• Inconvénients : Le combiné ressort-amortisseur (jambe de force) est un élément structurel porteur, soumis à des forces latérales importantes. (Le texte ne précise pas d'autres inconvénients majeurs par rapport à la double triangulation, si ce n'est qu'elle n'est pas considérée comme "la plus avancée" techniquement, mais durable et adaptable).

• Utilisation : Très répandue sur l'essieu avant de la majorité des voitures de petite et moyenne taille. Citée comme exemple sur la Porsche 911 (à l'avant), Audi (modèles produits en Chine), Santana, Xiali, Fukang (anciens modèles populaires en Chine). Elle est décrite comme durable et ayant une forte capacité d'adaptation aux différentes conditions routières.

Les Systèmes Avancés : Actif et Pneumatique

Au-delà des architectures géométriques de base, des technologies avancées ont été développées pour améliorer encore les performances de la suspension.

1. Suspension Active : C'est un système high-tech contrôlé par un ordinateur, combinant mécanique et électronique.

• Principe : Des capteurs surveillent en temps réel l'état du véhicule (vitesse, freinage, accélération, angle de braquage, mouvement de la carrosserie). Un micro-ordinateur analyse ces données et envoie des commandes à des actionneurs (souvent intégrés aux amortisseurs ou à des vérins) pour ajuster activement la rigidité, la hauteur ou l'amortissement de la suspension, roue par roue.

• Fonctionnalités : Peut générer activement des forces pour contrer les mouvements de la carrosserie causés par l'inertie lors du freinage, de l'accélération ou des virages (réduisant la plongée au freinage, la cabrée à l'accélération et le roulis en virage). Permet d'adapter la suspension à différents modes de conduite (ex: "normal", "sport") pour privilégier confort ou performance.

• Exemples cités : Citroën Xantia Activa, Mercedes CL (modèle 2000).

2. Suspension Pneumatique (ou Suspension à Air) : Remplace les ressorts métalliques (hélicoïdaux, lames) par des coussins d'air (soufflets).

• Avantages : La rigidité (raideur du ressort) peut être automatiquement ajustée en faisant varier la pression de l'air à l'intérieur des soufflets. Cela permet d'avoir une suspension souple (pour le confort sur route dégradée ou à basse vitesse) et de la rendre plus ferme (pour une meilleure stabilité à haute vitesse ou sous forte charge).

• Inconvénients cités : Technologie encore en développement (pas "très mature"), le système d'étanchéité est un point faible potentiel (risque de fuites d'air compromettant le fonctionnement).

Conclusion : La Complexité Maîtrisée au Service du Confort et de la Sécurité

Le système de suspension automobile est un chef-d'œuvre d'ingénierie, un lien dynamique entre le véhicule et la route. De la simple barre rigide de la suspension non-indépendante aux systèmes actifs complexes gérés par ordinateur, en passant par la diversité des architectures indépendantes comme la double triangulation réputée pour sa performance ou la McPherson omniprésente pour sa compacité et son adaptabilité, chaque type représente un ensemble de compromis techniques visant à optimiser le confort, la tenue de route, la sécurité et le coût.

Composé de ressorts, d'amortisseurs, de barres antiroulis et de bras de liaison, la suspension doit simultanément supporter le poids du véhicule, absorber les chocs de la route pour garantir le confort des passagers, et maintenir un contact optimal des roues avec le sol pour assurer la stabilité et la maîtrise dans toutes les situations de conduite. Sa conception est fondamentale pour l'expérience de conduite et la sécurité active du véhicule moderne.
